Angus Flexible Pipelines Offshore 850
tubería flexible de transporte marítimo y costa afuera de alto rendimiento y múltiples usos.
Angus Offshore 850 es una manguera plana (“layflat”) flexible diseñada para todo tipo de operaciones de suministro marítimo y offshore.
Codificación por colores
Offshore 850 está disponible en dos variantes de color:

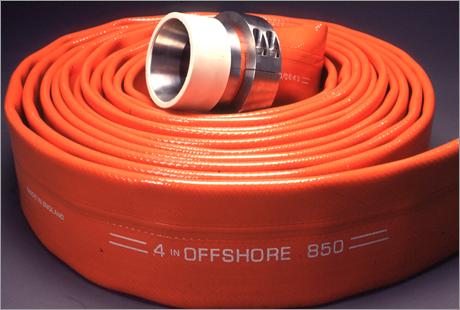

- Naranja de alta visibilidad para agua potable y productos alimenticios.

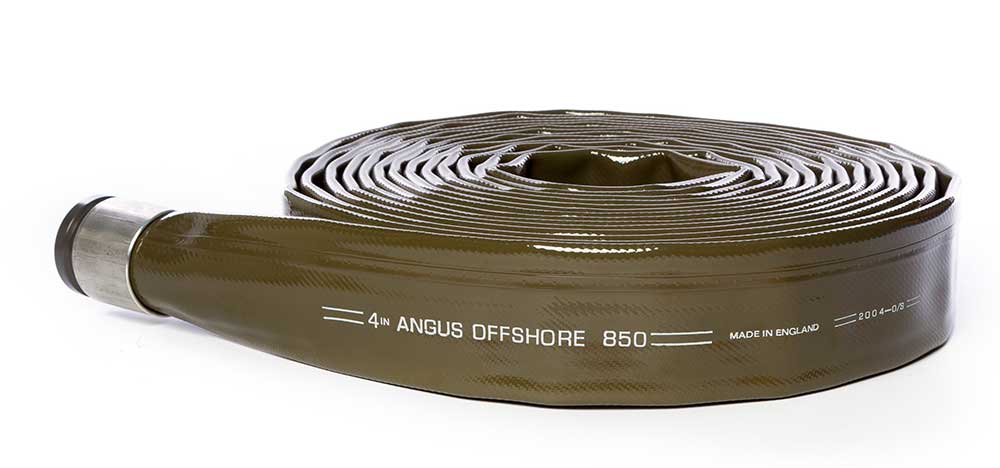

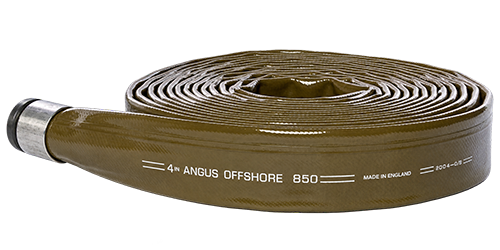

- Verde para combustibles, aceites y otros fluidos similares.
Beneficios
- Eficiencia: despliegue y recogida rápidos y flexibles.
- Seguridad: funcionamiento seguro, incluyendo conductores para descarga estática.
- Garantía de calidad: cumple los requisitos de la norma internacional reconocida AS 2117 Tipo 4 Grado 1.
- Fiabilidad: cada metro de manguera se somete a exhaustivas pruebas antes de salir de fábrica.
Aplicaciones
Versión verde con conductores de continuidad eléctrica: transferencia de los siguientes fluidos:
- Combustibles.
- Combustible naval F-75 conforme al estándar OTAN.
- Lodos de perforación.
- Agua de perforación.
- Fuelóleos.
- Barita.
- Cemento en polvo a granel.
- Agua salobre y agua de mar.

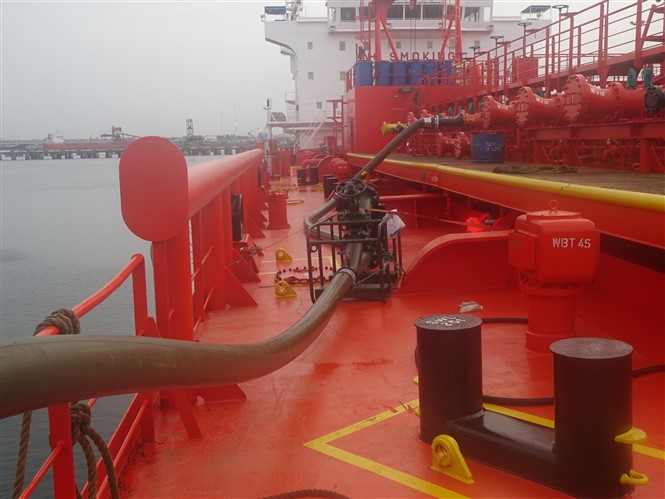

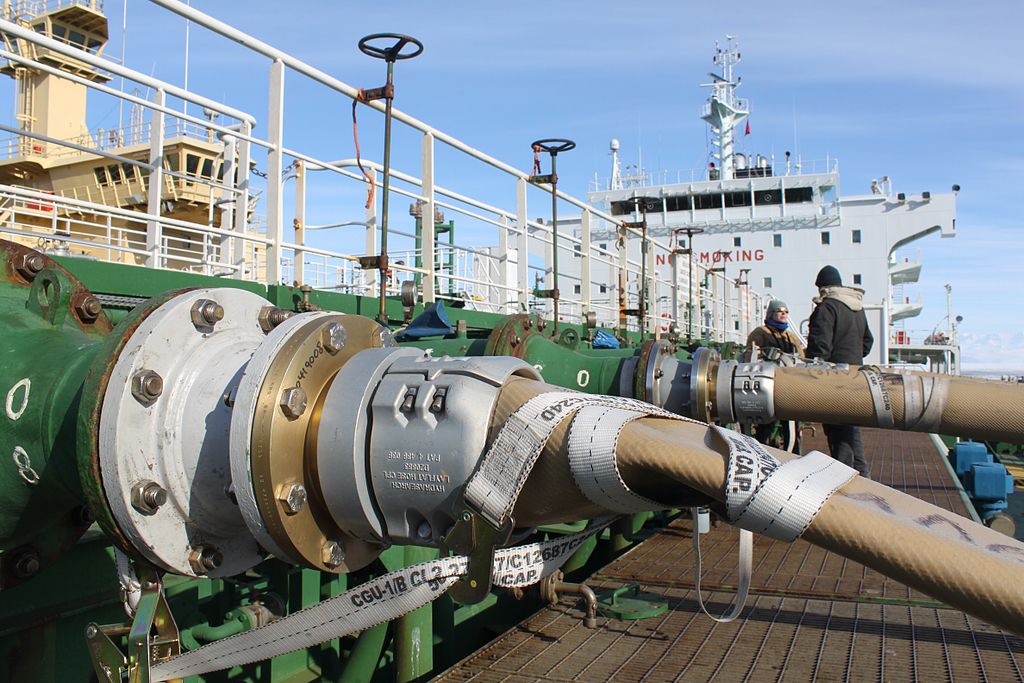

- Transferencia de buque a tierra (“Ship to Shore”).
Versión naranja: transferencia de los siguientes fluidos:
- Agua potable.
- Productos alimenticios.
Aprobaciones y certificaciones
- Fabricada conforme a los sistemas de gestión de calidad BS EN ISO 9001:2015.
- El polímero está aprobado por la Administración de Alimentos y Medicamentos de Estados Unidos (FDA) conforme a CFR 177.2600 para el transporte de productos alimenticios (solo versión naranja).

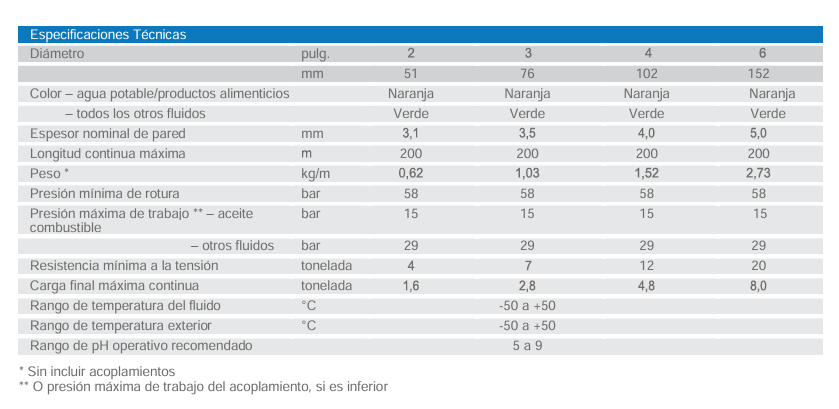

Especificaciones Técnicas
Especificaciones Técnicas
| Diámetro | pulg. | 2 | 3 | 4 | 6 |
|---|---|---|---|---|---|
| mm | 51 | 76 | 102 | 152 | |
| Color – agua potable/productos alimenticio | Naranja | Naranja | Naranja | Naranja | |
| – todos los otros fluidos | Verde | Verde | Verde | Verde | |
| Espesor nominal de pared | mm | 3,1 | 3,5 | 4,0 | 5,0 |
| Longitud continua máxima | m | 200 | 200 | 200 | 200 |
| Peso * | kg/m | 0,62 | 1,03 | 1,52 | 2,73 |
| Presión mínima de rotura | bar | 58 | 58 | 58 | 58 |
| Presión máxima de trabajo **– aceite combustible | bar | 15 | 15 | 15 | 15 |
| – otros fluidos | bar | 29 | 29 | 29 | 29 |
| Resistencia mínima a la tensión | tonelada | 4 | 7 | 12 | 20 |
| Carga final máxima continua | tonelada | 1,6 | 2,8 | 4,8 | 8,0 |
| Rango de temperatura del fluido | °C | -50 a +50 | |||
| Rango de temperatura exterior | °C | -50 a +50 | |||
| Rango de pH operativo recomendado | 5 a 9 | ||||
* Sin incluir acoplamientos
** O presión máxima de trabajo del acoplamiento, si es inferior
